  ÜRÜNLERİMİZ

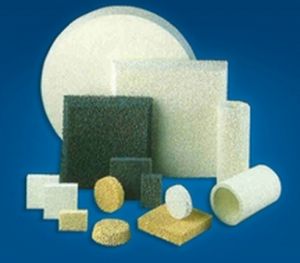

Köpük Filtreler  “ Demir ve Çelik Döküm”

köpük filtreler, çelik döküm parça üretiminde yaygın olarak kullanılmaktadır. Bu filtreler , herhangi bir bağlayıcı içermeyen, zirkonyumla güçlendirilmiş alümina  bazlı ürünlerdir. Termal şoklara  karşı çok yüksek dayanım özelliğine sahip olan CF-1’ler  1600 °C’ ye kadar kullanılabilmektedir.
köpük filtreler silisyum karbür esaslı olup, gri dökme demir ve  küresel grafitli dökme demir  parça üretimi için uygun sınıfa girmekte ve bağlayıcı içermemektedir. Termal şoklara karşı yüksek dayanım özelliğine sahip bu  filtreler,  1490 °C sıcaklığa kadar kullanılabilmektedir.



Yararları:
Köpük  filtreler, potadan kalıba gönderilen sıvı metal  akışını kontrol ederek,  sıvı metal içindeki metalik olmayan parça ya da kalıntıları  filtre etme görevini yerine getirirler. Böylece daha temiz  döküm  parçalarının üretilebilmesi mümkün olmakta  hatalı ürün oranları önemli ölçüde aşağılara çekilebilmektedir.





????



CF-1 ve CF-2
Şekil
Kalınlık
Boyutlar
Gözenek Sayısı
Diğer
inç
mm
inç
mm
(ppi)
CF-1
CF-2
Kare
Daire
Dikdörtgen
0,50
12,7
Uzunluk
Genişlik
Çap
1,5-8
1,5-8
1,0-7
38-200
38-200
25-188
10-50
Miktara bağlı olarak isteğe uygun üretim yapılabilmektedir.
0,88
22,3
1,00
25,4
1,25
31,7
1,50
38,1
1,75
44,5



Köpük Filtreler “Demir Dışı Döküm”
köpük filtreler , yaygın olarak demir dışı metal ergitme endüstrisinde kullanılan filtre tipleridir.CF-3 fosfat bağlı, yüksek saflıkta alümina esaslı bir üründür. Sahip olduğu yüksek termal şok direnci ile filtreleme sürecinde sıvı metal içerisindeki inklüzyon ve safsızlıkların giderilmesi sağlanır.
, 7-3 inç ölçü ve 10-60 ppi aralığında üretilir.


Yararları:
köpük filtreler, yaygın olarak alüminyum eriyiğinde bulunan kütlesel inklüzyonların giderilmesinde ve sıvı alüminyumun kalıp boşluğunu doldurmasına yönelik akış özelliğini geliştirmek amacıyla kullanılırlar. Temizleme verimi,uygulama koşullarına bağlı olarak değişebilmekte, genel olarak filtre gözenek boyutları ve metal akış hızı azaldıkça, verim artmaktadır.





CF-3
En x Boy x Kalınlık
Gözenek sayısı
inç
mm
(ppi)*
17x17x2
432x432x50 ±2
20
20x20x2
508x508x50 ±2
30
23x23x2
584x584x50±2
40-50
15x15x2
381x381x50±2
10-20
30
40
12x12x2
305x305x50±2
10-20
30
40
9x9x2
228x228x50±2
20



Filtre/Filtre Kutusu Kurulum Talimatları:
1.Filtre kutusu temizlenmeli ve kesinlikle metal atıklardan arındırılmalıdır.
2.Filtre, contasının tam olarak yerine oturduğundan emin olunduktan sonra yuvaya yerleştirilmeli ve aşağı doğru hafifçe bastırılarak, filtrenin yuva destekleriyle aynı seviyeye gelmesi sağlanmalıdır.
3.Dökümden hemen önce filtre ve filtre kutusu sıcaklığı, ısıtıcı yardımıyla yaklaşık olarak 700 °C’ ye getirilmeli , bu işlem sırasında özellikle filtre homojen olarak ön ısıtmaya tabi tutulmalıdır.
4.Filtre üzerindeki alüminyum seviyesi operasyon sırasında dikkatle takip edilmelidir. Döküm başlangıcında alüminyum, filtre gözenek büyüklüğüne bağlı olarak 50-250 mm kadar yükselecek , yeterli hidrostatik basıncın sağlanmasını takiben, filtrenin gözenekli yapısına teneffüz ederek geçiş başlayacaktır. Devamında filtre üzeri metal seviyesi ortalama 25-60 mm olacak şekilde döküm süresince kontrol edilerek işlem seri hale getirilmiş olacaktır.

Dikkat:Filtre edilerek ayrılmış parçacıkların metale tekrar geri dönmemesi için filtre ve filtre kutusuna döküm süresince dokunulmamalıdır.
5.Döküm tamamlandıktan sonra filtre, merkezine metal bir çubuk yardımıyla delik açılarak yerinden çıkartılmalı ve filtre kutusu bir sonraki kullanım için temizlenmelidir.


Gözenek Sayısı
(ppi)
Sıvı Alüminyum İçin Optimmum Akış Hızı(kg/dakika)
9”x9”
12”x12”
15”x15”
17”x17”
20”x20”
23”x23”
20
40-120
80-240
120-360
160-480
350-530
30
30-80
60-160
80-240
110-320
290-420
400-700
40
25-75
50-160
70-220
100-300
270-350
360-550
Filtreleme kapasitesi (Ton)
10
15
25
30
35
40
